Moteur Diesel

Fruit des travaux menés par l'ingénieur allemand Rudolf Diesel entre 1893 et 1897, le moteur Diesel est un moteur à combustion interne dont l'allumage n'est pas commandé mais spontané, par phénomène d'auto inflammation. Il n'a donc pas besoin de bougies d'allumage. Cela est possible grâce à un très fort taux de compression (rapport volumétrique) d'environ 14:1 à 25:1, permettant d'obtenir une température de 700 à 900 °C. Des bougies de préchauffage sont souvent utilisées pour permettre le démarrage du moteur à froid en augmentant la température de la chambre de combustion, mais leur présence n'est pas systématique.

Le moteur diesel a été conçu au départ pour fonctionner au charbon pulvérisé, cependant, suite aux problèmes d'usure dus aux résidus de combustion, Rudolf Diesel est passé aux carburants liquides, comme le fioul ou les huiles végétales. Finalement, le fioul a été préféré car moins coûteux et se pulvérisant mieux du fait d'une viscosité inférieure. C'est le Français Lucien Eugène Inchauspé (1867-1930) qui, en 1924, en inventant la pompe à injection, en fit un moteur performant.

Les moteurs Diesel fonctionnent habituellement au gazole, au fioul lourd ou aux huiles végétales ou minérales. Ils peuvent aussi bien être à deux temps (surtout sur les diesel de navire, avec suralimentation par compresseur et injection pneumatique) qu'à quatre temps. Ce type de moteur à taux de compression élevé a connu une expansion rapide en automobile à partir de la fin des années 1980 lorsque la suralimentation par turbocompresseur en a notablement amélioré les performances.

Principe

Comme le moteur thermique à essence, le moteur Diesel est constitué de pistons coulissants dans des cylindres, fermés par une culasse reliant les cylindres aux collecteurs d'admission et d'échappement et munie de soupapes commandées par un arbre à cames.

Son fonctionnement repose sur l'auto inflammation du gazole, fioul lourd ou encore huile végétale brute dans de l'air comprimé à 1:20 du volume du cylindre (environ 35 bar), et dont la température est portée de 600 °C à 1 500 °C environ. Sitôt le carburant injecté (pulvérisé), celui-ci s'enflamme presque instantanément, sans qu'il soit nécessaire de recourir à un allumage commandé par bougie. En brûlant, le mélange augmente fortement la température et la pression dans le cylindre (60 à 100 bars), repoussant le piston qui fournit une force de travail sur une bielle, laquelle entraîne la rotation du vilebrequin (ou arbre manivelle faisant office d'axe moteur, voir système bielle manivelle).

Le cycle Diesel à quatre temps comporte :

admission d'air par l'ouverture de la soupape d'admission et la descente du piston ;

compression de l'air par remontée du piston, la soupape d'admission étant fermée ;

injection - explosion - détente : peu avant le point mort haut on introduit, par un injecteur, le carburant qui se mêle à l'air comprimé. La combustion rapide qui s'ensuit constitue le temps moteur, les gaz chauds repoussent le piston, libérant une partie de leur énergie. Celle-ci peut être mesurée par la courbe de puissance moteur ;

échappement des gaz brûlés par l'ouverture de la soupape d'échappement, poussés par la remontée du piston.

VOIR SHEMA DU MOTEUR

Circuit d'injection

Le circuit d'injection est un composant indispensable d'un moteur à combustion interne moderne, dont la fonction est d'introduire dans les cylindres le combustible essentiel à la combustion.

VOIR SHEMA

Composition

Il peut être décomposé en trois parties principales :

Le circuit d'alimentation

Le circuit d'injection

Le circuit de retour.

Les principaux composants du circuit sont :

Le réservoir ;

Le décanteur ;

Décanteur

Le décanteur est un élément qui vient s'insérer dans le circuit d'alimentation du moteur, entre le réservoir et le filtre principal et dont le rôle est de débarrasser le carburant de la présence éventuelle d'eau qui s'est accumulé dans le réservoir et la citerne d'approvisionnement.

Cette eau peut venir de la condensation lors des changements de température.

Le filtre ;

La pompe d'alimentation ;

Pompe d'alimentation

La fonction d'une pompe d'alimentation est d'accélérer la circulation du carburant à travers les filtres. Elle est autorégulatrice et génère un débit et non une pression.

Il existe deux types de pompes :

pompe à piston

pompe à membrane.

Pompe d'alimentation à piston

Elle est située sur la pompe à injection. Elle est constituée :

d'un piston

d'une chambre de pression

d'un clapet d'aspiration

d'un clapet de transvasement

d'un canal de transvasement

d'un canal de lubrification

d'une tige de pression

d'un poussoir

d'un ressort de refoulement

d'un ressort antibruit.

Fonctionnement

Phase de transvasement

Le piston descend grâce au poussoir ce qui provoque le passage du combustible

dans la chambre de pression.

Phase d'aspiration et de refoulement

Le piston remonte grâce au ressort ce qui remplit la chambre d'aspiration et refoule le combustible dans le circuit. Le ressort permet d'obtenir l'autorégulation.

Pompe d'alimentation à membrane

Elle est fixée sur le bloc moteur. Elle est constituée :

d'un orifice d'entrée

d'une membrane

d'un ressort de refoulement

d'un levier d'amorçage manuel

d'un levier de commande

d'un clapet de refoulement

d'un clapet d'aspiration

d'un ressort anti-bruit

d'une came de commande.

Fonctionnement

Phase d'aspiration

La membrane est attirée vers le bas par le levier de commande et la came.

Phase de refoulement

La membrane remonte grâce à l'action du ressort de refoulement.

L'autorégulation se fait grâce au liquide contenu au dessus de la membrane. Quand la force du liquide est égale à celle du ressort, le refoulement est interrompu.

La pompe d'injection ;

Pompe à injection

En automobile, les pompes d'injection sont un élément très important du circuit d'injection. Elles permettent la mise en pression, le dosage et la distribution du combustible vers les injecteurs.

Histoire

Tout le monde sait que les moteurs Diesel étaient économiques et duraient normalement un peu plus longtemps, mais peu de gens savant que c'est Robert Bosch qui a permis l'application du Diesel à l'automobile avec la création de la pompe à injection.

En 1895, Rudolf Diesel (1858-1913) présente pour la première fois son moteur à allumage par compression. Ce moteur consomme beaucoup moins de carburant que le moteur à explosion, qui à cette époque, avait déjà fait ses preuves. Cette invention est rapidement associée aux moteurs de bateaux et aux moteurs stationnaires.A cette époque, l'obstacle essentiel pour le moteur Diesel est une alimentation en carburant appropriée car le moteur Diesel de Rudolf ne peut atteindre des vitesses de rotation élevées, car le procédé mis en place par M. Diesel, qui consistait à envoyer du carburant dans la chambre de combustion en utilisant de l'air comprimé, n'est pas approprié aux grandes vitesse de rotation de la part du moteur. En conclusion, pour cette "pompe à air", alimenter le moteur pour atteindre des vitesse élevées de rotation était mission impossible.

A la fin de 1922, Robert Bosch (1861-1942) se penche sur ce problème et entreprend

le développement d'un système d'injection pour les moteurs Diesel. M. Bosch va donc remplacer la "pompe à air" de M. Diesel par une "pompe à injection". Cette "pompe à injection" va être achevée au courant de l'été 1925; et les premières "pompes à injection" seront fabriquées en série dès 1927. Le moteur Diesel peut maintenant atteindre des régimes élevés, grâce à la pompe de M. Bosch.

Il existe deux types de pompes d'injection:

en ligne,

rotatives.

Pompe d'injection en ligne

La pompe est composée :

d'un carter, qui est composé d'un alliage d'aluminium. Il comporte des perçages permettant le raccordement du circuit d'alimentation et du circuit de retour,

des éléments de pompage, au même nombre que les cylindres à alimenter, ils sont animés par un arbre à cames,

des sorties hautes pressions qui permettent le raccordement des tuyauteries,

de l'ensemble de régulation qui ajuste le débit selon la vitesse et/ou de la charge.

Les éléments de pompage sont constitués :

d'un arbre à cames et de poussoirs à galet qui assurent la mise en mouvement du piston,

du piston et sa chemise qui mettent le combustible en pression,

du ressort comprimé entre ces deux coupelles qui maintient le piston en pression,

d'un couple crémaillère pignon de réglage qui permet le dosage du combustible,

du clapet de décharge qui maintient une pression dans le circuit.

Pompe d'injection rotative

Contrairement à la pompe d'injection en ligne, elle n'est composée que d'un seul élément de pompage qui refoule le combustible dans une tête hydraulique qui est munie d'autant de sorties que de cylindres à alimenter.

Toutes les pièces d'une pompe rotative sont enfermées dans un carter étanche et sont lubrifiées par le combustible.

Le régulateur de pression ;

Les injecteurs ;

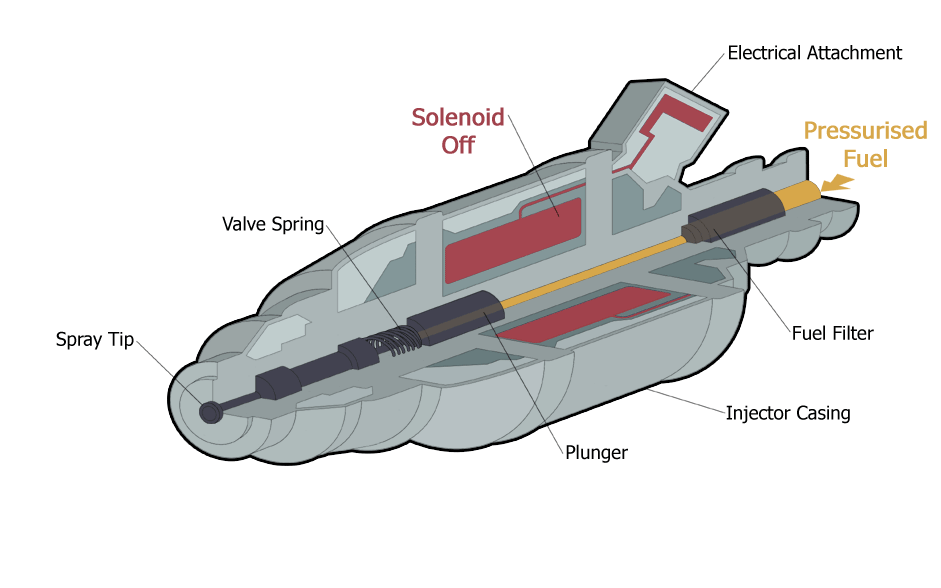

Injecteur

Injecteur de moteur.

L'injecteur permet l'apport du carburant dans la chambre de combustion.

À l'arrière de ce dispositif, on trouve un filtre qui ne laisse passer qu'un tout petit peu de carburant et qui retient les impuretés.
Le combustible est ensuite pulvérisé par l'avant sous forme de micro gouttelettes, permettant une
combustion optimale. Ce phénomène peut être amplifié grâce à une turbine amplifiant la dispersion des gouttelettes.
Ce système se retrouve dans les chaudières à
fioul, certains moteurs de voitures où il remplace le carburateur, ou encore dans les turboréacteurs d'avions.

Injecteur de turbine.

Dans une turbine hydraulique de type Pelton, l'injecteur permet l'admission d'eau sur les augets de la roue mobile. Cet injecteur est régulé en débit en laissant passer plus ou moins d'eau.

Turbine Pelton

Une turbine Pelton est un type de turbine hydraulique utilisée dans les centrales hydroélectriques. Elle a été inventée en 1879 par Lester Allan Pelton, en Californie.

L'énergie hydroélectrique est une énergie renouvelable. Elle est aussi considérée comme une énergie propre, bien qu'elle fasse parfois l'objet de contestations environnementales, soit en raison de son emprise foncière, soit plus récemment sur son bilan carbone.

Une turbine Pelton comporte une roue mobile, munie d'aubes appelées « augets » sur sa périphérie, et un ou plusieurs injecteurs fixes qui envoient, à très grande vitesse, l'eau sur les augets. Le tout est entouré d'une bâche en tôle d'acier destinée à protéger la roue et à évacuer l'eau.

Injecteur Giffard

Appareil récupérant l'énergie de la vapeur pour alimenter la chaudière en eau dans les moteurs à vapeur, également utilisé dans le procédé Trigger.



Les injecteurs pompes.

Le circuit d'alimentation

Sa fonction est d'alimenter en carburant liquide le système à une pression déterminée. Les composants du circuit d'alimentation sont le réservoir, le décanteur, la pompe d'alimentation, le filtre. Le circuit d'alimentation est un circuit basse pression.

Le réservoir stocke le carburant liquide.

La pompe d'alimentation alimente la pompe d'injection en combustible sous pression, elle est précédée d'une crépine incorporée au réservoir qui permet de pré filtrer le combustible. Il existe deux types de pompe d'alimentation:

Pompe à piston pour une pompe d'injection en ligne (0.8 à 1.2 bar)

Pompe à membrane pour une pompe d'injection rotative (0.2 à 0.4 bar)

Ces deux types de pompes sont autorégulatrices. elles sont suivies d'un filtre permettant de fournir au système d'injection un carburant propre.

Le circuit d'injection

Sa fonction est le dosage et la distribution, en fonction de la vitesse et de la charge du moteur. Mais aussi d'introduire, de pulvériser et de répartir le combustible dans les cylindres au meilleur moment. Les circuits d'injections peuvent se diviser en deux grandes catégories :

Moteur Diesel

Injection classique

Ce circuit d'injection est un circuit moyenne pression (100 / 200 bars) organisé comme suit:

Pompe d'injection;

Tuyauteries d'injection

Injection HP rampe commune

Ce circuit d'injection est un circuit haute pression organisé comme suit:

Pompe haute pression (1600-2000 bars);

Tuyauteries d'injection ;

Injecteurs commandés individuellement par un calculateur

Injection HP injecteur pompe

Régulateur de pression ;

Tuyauteries d'injection ;

Injecteurs pompes commandés individuellement par un calculateur.

Moteur essence ou alcool

Moteur essence ou alcool injection indirecte

Le circuit d'injection est un circuit moyenne pression organisé comme suit:

Régulateur de pression ;

Tuyauteries d'injection ;

Injecteurs commandés individuellement par un calculateur.

Moteur essence ou alcool injection directe

Régulateur de pression ;

Tuyauteries d'injection ;

Injecteurs pompes commandés individuellement par un calculateur.

compression

Le circuit de retour

Il permet la récupération du carburant excédentaire ou des fuites des deux précédents circuits. Le combustible retourne par un tube basse pression au réservoir. Sur les injecteurs des systèmes d'injection directe Diesel et essence modernes, une partie du carburant est utilisée pour commander hydrauliquement la levée de l'aiguille. Lors de l'ouverture de l'injecteur, un débit de commande est donc créé, lequel est évacué dans le circuit de retour. Il ne s'agit donc pas à proprement parler d'un débit de fuite, mais d'un retour de carburant associé au fonctionnement normal de l'injecteur. Toutefois, cette circulation ayant pour effet de réchauffer le carburant et, donc réduire sa masse volumique. Il est donc nécessaire de limiter ce débit de retour, considéré comme une fuite, au minimum.

QUELQUES PHOTOS CI DESSOUS
